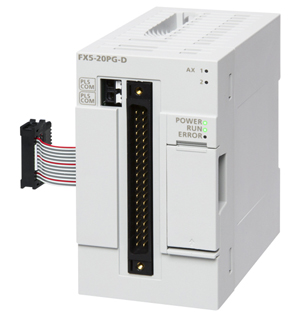

三菱PLC定位模塊FX5-20PG-D價格低 2軸差動驅動器型 支持技術！

點擊：14391 日期：2018-11-30 選擇字號：小 中 大



FX5-20PG-D參數說明：脈沖輸出2軸(差動驅動型)，CPU模塊上最多可連接16臺。


三菱PLC定位模塊F
三菱PLC定位模塊2軸差動驅動型FX5-20PG-D產品規格說明
 ■ 性能規格
 [控制軸數] 2軸
 [脈沖輸出形式] 差動驅動
 [插補功能] 2軸直線插補、2軸圓弧插補
 [控制方式] PTP(Point To Point)控制、軌跡控制(直線、圓弧均可設置)、
            速度控制、速度·位置切換控制、位置·速度切換控制
 [控制單位] mm、inch、degree、pulse
 [定位數據] 600數據/軸
 [伺服間的最大連接距離] 10m
 [閃存寫入次數] 最大10萬次
 [輸入輸出占用點數] 8點
 [對應CPU模塊] FX5U/FX5UC CPU模塊：Ver.1.050,FX5UC系統時必須使用FX5-CNV-IF或FX5-C1PS-5V。
 [對應工程工具] GX Works3：Ver.1.035M~
 [外形尺寸] 90*50*83mm
 [重量] 0.2kg

 ■ 輸入規格
 .驅動器模塊就緒(READY)、停止信號(STOP)、上限限位信號(FLS)、下限限位信號(RLS)
 [信號電壓] DC24V
 [輸入電流] 5mA
 [ON電流] 3.5mA以上
 [OFF電流] 1.7mA以下
 [信號形式]
   無電壓觸點輸入
   漏型：NPN集電極開路型晶體管
   源型：PNP集電極開路型晶體管
 [響應時間] 4ms以下
 [回路絕緣] 光耦絕緣
 [動作顯示] 無(通過緩沖存儲器可以確認)

 .零點信號(PG05/PG024)
 [信號電壓] PG05 DC5V,PG024 DC24V
 [輸入電流] 5mA
 [ON電流] PG05 2mA以上,PG024 3mA以上
 [OFF電流] PG05 0.5mA以下,PG024 0.2mA以下
 [信號形式] NPN集電極開路型晶體管
 [響應時間] lms以下
 [回路絕緣] 光藕絕緣
 [動作顯示] 無(通過緩沖存儲器可以確認)

 .手動脈沖器A相(PULSER A)/手動脈沖器B相(PULSER B)
 [信號電壓] DC5V
 [輸入電流] 14mA
 [ON電流] 2mA以上
 [OFF電流] 0.2mA以下
 [信號形式] NPN集電極開路型晶體管
 [響應時間] lms以下
 [回路絕緣] 光藕絕緣
 [動作顯示] 無(通過緩沖存儲器可以確認)

 .近點DOG信號(DOG)
 [信號電壓] DC24V
 [輸入電流] 5mA
 [ON電流] 3.5mA以上
 [OFF電流] 1.7mA以下
 [信號形式] NPN、PNP
 [響應時間] lms以下
 [回路絕緣] 光藕絕緣
 [動作顯示] 無(通過緩沖存儲器可以確認)

 .外部指令信號(CHG)
 [信號電壓] DC24V
 [輸入電流] 5mA
 [ON電流] 2.7mA以上
 [OFF電流] 0.8mA以下
 [信號形式] NPN集電極開路型晶體管
 [響應時間] 20μs
 [回路絕緣] 光藕絕緣
 [動作顯示] 無(通過緩沖存儲器可以確認)

 ■ 輸出規格
 . 偏差計數器清除(CLEAR)
 [脈沖輸出形式] 晶體管
 [信號輸出時間] 1~65535ms
 [額定負載電壓] DC5~24V
 [最大負載電流] 100mA
 [輸出ON電壓] 1.5V以下
 [動作顯示] 無(通過緩沖存儲器可以確認)

 ■ 電源規格
 [外部電源]
  . 電源電壓：DC24V +20%，-15%
  . 允許瞬間停電時間：5ms以下的瞬時停電時會繼續運行
  . 消耗電流：165mA

 海藍機電不只是三菱PLC產品代理商，技術實力雄厚 專業的技術團隊坐鎮，承接各類自動化開發、上位機軟件、機器人視覺、機電設備維修等。三菱好產品，海藍好服務。 聯系電話—維修部：0755-88295495  技術部：0755-88352540
